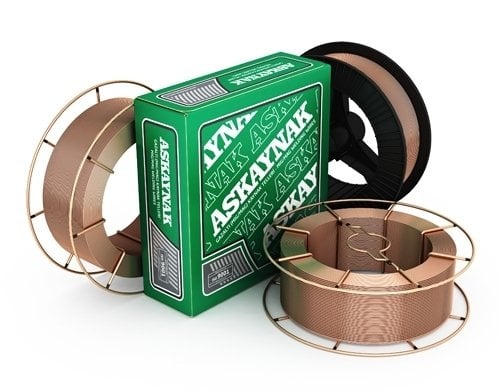

Askaynak SG3 1.2 mm Gazaltı Kaynak Teli
Özellikle alaşımsız çelikler üzerindeki yarı otomatik ve tam otomatik kaynak uygulamalarında kullanılan yüzeyi bakır kaplı gazaltı kaynak telidir.
AS SG2 gazaltı kaynak teline oranla daha yüksek miktarda silisyum (Si) ve manganez (Mn) içerir.
–50 ile 450°C arasındaki sıcaklıklarda çalışan parçaların kaynağında kullanılabilir.
Klasifikasyonu ve Kaynak Telinin / Metalinin (*) Kimyasal Analizi (Tipik)
| TS EN ISO 14341-A | : | G42 3CM G4Si1 |
| AWS A5.18 | : | ER70S-6 |
| EN ISO 14341-A | : | G42 3CM G4Si1 |
| C | Si | Mn | |
|
0,08 |
1,00 |
1,70 |
|
|
0,06 (*) |
0,60 (*) |
1,20 (*) |
|
(*) Kaynak metalinin tipik kimyasal analizi (Koruyucu gaz olarak CO2 gazı kullanılmıştır).
Kaynak Metalinin Mekanik Özellikleri (Tipik)
| Akma Dayanımı | : | 470 | (N/mm²) | ||
|---|---|---|---|---|---|
| Çekme Dayanımı | : | 570 | (N/mm²) | ||
| Uzama (L=5d) | : | 25 | (%) | ||
| Darbe Dayanımı | : | 60 | (Joule) | (–30°C'de) |
Koruyucu Gazlar (EN 439)
C1 : %100 CO2
M21 : Ar + %15-25 CO2
Kullanım Alanları
Alaşımsız yapı çeliklerinin, ince taneli karbon-manganez çeliklerinin ve gemi levhalarının gazaltı kaynak yöntemi ile kaynatılmasında kullanılır. İçerdiği yüksek silisyum ve manganez sayesinde, SG2 türü tellere oranla, kaynak metalinin akma ve çekme dayanımında 20-50 N/mm²'lik bir artış elde edilir. Yüksek silisyum aynı zamanda kaynak dikişinin yüzeyindeki süreksizlikleri azaltarak daha düzgün ve sağlıklı kaynak dikişlerinin elde edilmesine de olanak sağlar.
| Genel Yapı Çelikleri : |
| DIN: St 44, St 44-2, St 44-3, St 52, St 52-3 EN: S275, S355 DIN: St 37-4, St 44-4, St 52-4 EN: P235TR2 - P355T2 DIN: St 50-2, St 60-2, St 70-2 EN: E295, E335, E360 DIN: C 10 - C 35 ; Ck 10 - Ck 35 EN: C10 - C35 |
| İnce Taneli Çelikler : |
| DIN: StE 255 - StE 420 EN: S255N - S420N DIN: WStE 255 - WStE 355 EN: P255NH - P355NH |
| Yüksek Isı Çelikleri : |
| DIN: St 35-8, St 45-8 EN: P235G1TH - P255G1TH |
| Kazan ve Basınçlı Kap Çelikleri : |
| DIN: HI, HII EN: P235GH, P265GH DIN: 17 Mn 4, 19 Mn 6 EN: P295GH, P355GH |
| Gemi Sacları : |
| DIN: A, B, C, D, E DIN: AH32 - EH36 |
| Dökme Çelikler : |
| DIN: GS-38, GS-45, GS-52 EN: GE200, GE240, GE260 |
| Boru Çelikleri : |
| DIN: StE 210-7 - StE 415-7 EN: L210 - L415NB DIN: X42, X46, X52, X60 (API 5LX) |
Kaynak Parametreleri ve Ambalaj Bilgileri
Akım Tipi ve Kutuplama : DC (+)
| Ark Tipi (K/S) |
Çap (mm) |
Kaynak Akımı (Amper) |
Voltaj (V) |
Makara / Varil Ağırlığı (kg) |
|---|---|---|---|---|
| Kısa Ark | 1.0 | 80 - 175 | 18 - 28 | 15 / 250 |
| Kısa Ark | 1.2 | 120 - 200 | 18 - 30 | 15 / 250 |
| Kısa Ark | 1.6 | 225 - 480 | 28 - 40 | 15 / 250 |
